KC形照光式押しボタンスイッチのご紹介

いつもサンミューロンホームページをご利用いただきまして誠にありがとうございます。
第16回はKC形照光式押しボタンスイッチについてご紹介いたします。
第16回 KC形照光式押しボタンスイッチ
微少負荷に強いプリント基板取付け専用タイプ



こだわりのR面仕上げのソフトなデザイン
ボタンサイズは、角6、8、10、12mmの4種類

高さ、照光、タッチ感も同じなので、統一感のあるパネルデザインが可能です

ボタンやフィルターの材質に光拡散樹脂を使用し、柔らかな照光で高級感のあるイメージを追求しました。

LED照光で単色、2色発光、豊富な発光色をご選択いただけます。非照光タイプもございます。

ソフトなタッチ感を実現した高接触信頼性のツイン接点を採用、動作回数200万回以上の長寿命です

最小負荷に強くDC1.5V 10μAより使用可能、最大負荷はDC24V 50mAです。

クリック感あり、クリック感なし(サイレント)タイプの2種類をご用意しました。

  6角、8角、10角ボタンは、スイッチ本体部が同一です。

●端子
  実装時のフラックス浸入防止対策品です。

●化粧フランジ(10角、12角ボタンのみ)
  化粧フランジを使用することで、パネルの幅が広がります。
  スイッチとは直接接合しませんので、パネルに挟み込んでご使用ください。


●スペーサー
 スペーサーを使用すれば、1~3mmまで1mm単位で高さ調節が可能です。

●用途例
  放送システム(映像、音声、音響)、通信機器、計測機器、医療器、検査治具他

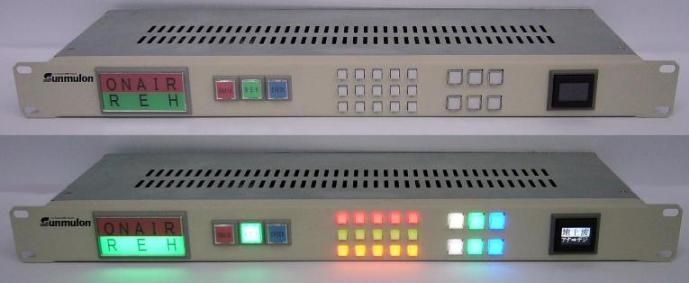

サンプル例)    1Uサイズのパネルに             ↓□6mmボタン   ↓□10mmボタン

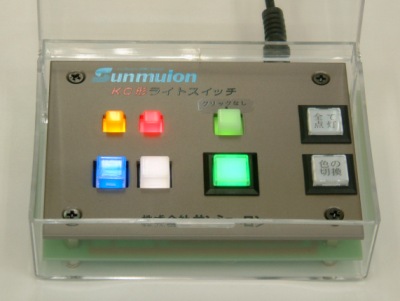

●貸出用サンプル
  実際に照光状態やクリック感をご確認いただける貸出用サンプルのご用意がございますので、お気軽にお問い合わせ下さい。

 B7サイズのコンパクトなサンプルボードなので
 お気軽にご覧いただけます。
 下記が確認可能です。

  6角 黄(単色)  赤(単色)
  8角 クリック音なしタイプ・2色発光(赤・緑)
 10角 高輝度青(単色)、高輝度白(単色)
 12角 2色発光(高輝度青・高輝度緑)

 ご連絡先
 電 話: 03-3783-6721 社長室
 メール:plan@sunmulon.co.jp
 お問合せフォーム



詳細はこちらからどうぞ→カタログPDF
