SA形シートスイッチ(20キータイプ)のご紹介

いつもサンミューロンホームページをご利用いただきまして誠にありがとうございます。
第13回は 新製品SA形シートスイッチについてご紹介いたします。

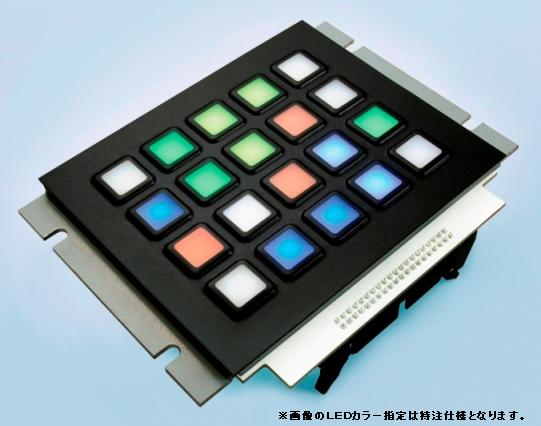

第13回 SA形シートスイッチ(20キータイプ)
明るくきれいな照光式シートスイッチ、新登場。



指にフィットしやすい角12mm(4段×5列)の20キータイプ
豊富なLED発光色のバリエーションから単色・2色発光が選択可能
1.5mmのロングストロークで確かなクリック感を実現
スイッチ部配線はシングルコモンとマトリックスの2タイプをご用意しました

接触信頼性の高い金めっき接点を採用し、ソフトなタッチ感で確かなクリック感を実現しました。

操作性の良いロングストローク、奥行き9.7mm(コネクター除く)の薄型テンキータイプなので装置にそのまま組込可能。

文字フィルムの変更等にも柔軟に対応できるよう、独立キートップで個々にボタンが取り外せます。

●LED発光色の豊富なバリエーション
  赤、黄、高輝度青、高輝度白、高輝度緑 から 単色発光、2色発光タイプを選択いただけます。
  標準品のLED色は20キー全て同色になりますが、20キーそれぞれにLED色指定をご希望の場合は特注にて承ります。

●ソフトなタッチ感なのに、確実なクリック感を実現
  ロングストロークのラバーコンタクトスイッチ構造を採用し、手応えのしっかりしたクリック感を実現しました。

●高い接触信頼性
  金めっき接点を採用し、接触状態を長時間安定して維持でき、微少負荷用に最適です。
  スイッチ定格はDC24V 7mA(最大)です。

●ボタン
  透明ボタンなので、記名されたフィルムを組み込んでご使用いただけます。
  文字フィルム挿入方法は、取扱説明書をご覧下さい。

●アクセサリー
  ハーネス 50cm、150cm (シングルコモンタイプ)
  ハーネス 50cm、150cm (マトリックスタイプ)

外付けLED電流制限抵抗、スイッチ出力、マトリックス配線タイプについては、取扱説明書をご覧ください。

●用途例
  制御装置(操作、監視、表示盤関連、公共設備、医療、交通、電力、パーキング、食品)
  製造装置(食品加工機器・工作機器他)



詳細はこちらからどうぞ→カタログPDF取扱説明書
