7セグメント表示器 のご紹介

いつもサンミューロンホームページをご利用いただきまして誠にありがとうございます。
第15回は7セグメント表示器についてご紹介いたします。

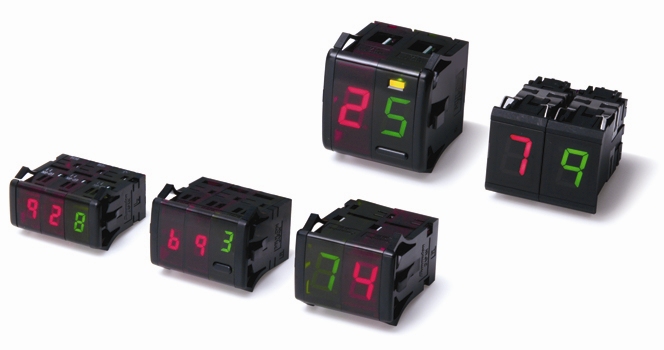

第15回 7セグメント表示器
BCDコードにより簡単表示



両端にサイドプレートをつなげてワンタッチでパネル取付可能
表示LED色は赤と緑の2種類、サイズは5種類
BCDコードにより簡単に表示できます

ユニット式表示器にスイッチ機能を追加して、さらに便利になりました(AD形、DD形)
文字の高さ AD形、BD形=14.6mm、DD形、ED形=8mm、HD形=15.2mm
HD形防水タイプもご用意しました。

●スイッチ機能付き AD形、DD形

  7セグメント数字表示器にスイッチとインジケーターLEDを組み合せることにより、使い勝手が一段と向上しました。

 AD形                                                 ※彫刻文字は一例です。


 DD形
            ※スイッチ付きの表示器と組み合せて使用する場合は、形名の指定でタイプBをお選び下さい。

●数字表示
  AD形、BD形、DD形、ED形、HD形 7セグメント表示状態


●文字・記号表示 (ネガティブ表示)
  黒色のシルク印刷がされている面に彫刻した部分が光を通して表示されます。
  文字の彫刻は別途承ります。(※彫刻する文字・サイズ・位置のご指定が必要です)

●輝度半減機能 (HD形のみ)
  輝度半減機能有り(E)を指定すれば、明るさを抑えた照光表示が可能です。

●防水構造(IP65) HD形ネジ取付タイプのみ
  水や油のかかる場所や塵埃が多い場所などの環境でのご使用に最適です。

●ブランクユニット (AD形、BD形、DD形、ED形のみ)
  桁間にブランクが必要なときにつけるユニットです。(非照光・非表示用のブランクとして)
ユニットの色の記号(半透明赤用はR、半透明緑用はG)をご指定ください。

●マザーボード

ユニット間(連続取付時)の配線を省力化できるボードです。(※AD形とDD形の文字・記号表示ユニットには使用できません)
  マザーボード1枚につき、最大4桁まで接続できます。
連続取付で4桁以上のユニットにも連続接続可能です。

7セグメント表示器の大きさ比較表をご参照ください。



詳細はこちらからどうぞ→カタログPDF
