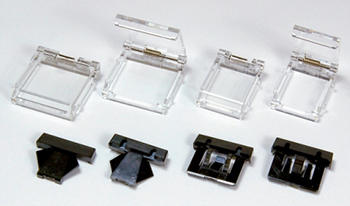

CH形ガードカバー（後付タイプ）
主な特長
- ＣＨ形後付タイプガードカバー用バリヤーを
取り付けておけばパネルにスイッチを組込
した後でも必要な箇所に取付可能です。 - ガードカバーはスプリングバック式で１８０度
開きます。 - デザインを統一してありますので
従来のバリヤーとの併用も可能です。 - 従来のバリヤー取付とはパネルカット寸法が
異なりますのでご注意ください。
- ディンプルボタンにはご使用できません。
後付ガードカバーをご使用の場合は、後付用のセンターバリヤーとサイドバリヤーをご使用ください。
センターバリヤー・サイドバリヤーは黒・灰の２色から選択できます。
※ディンプルボタンにはガードカバーはご使用できませんのでご注意ください。
ダウンロード
マウントデザイン・パネルカット寸法図
※従来のバリヤー取付とパネルカット寸法が異なりますのでご注意ください。

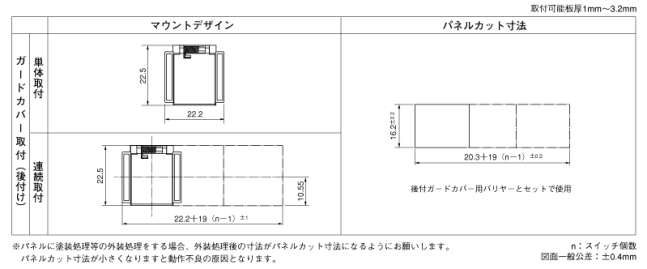

●13.2角ボタン形

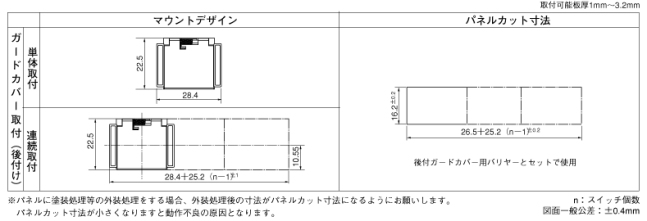

●13.2×19.4角ボタン形

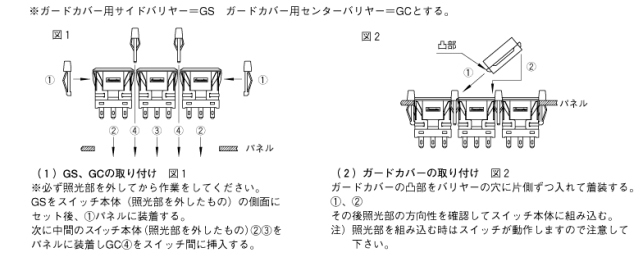

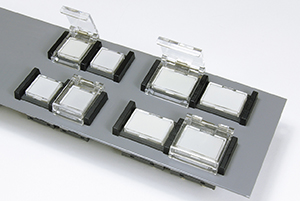

ガードカバー（後付け）の取付け
