小形でありながら大容量表示で高い視認性
液晶表示＋モーメンタリースイッチ（クリック感は３種類）

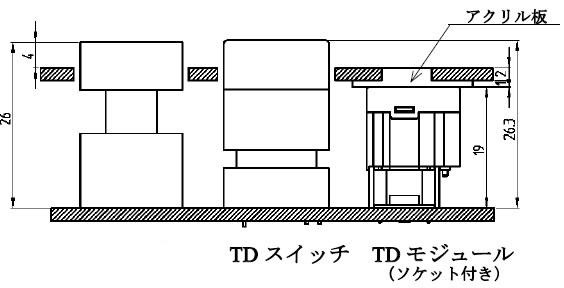

本体奥行き２６．３mmの短胴構造
ICピッチ対応で試作、設計が容易にできるようを２．５４mmとし、外形も１７．７８mmのＩＣピッチ設計です。
放送業界でよく使用される一般的なスイッチや部品とも共通性があり、同一基板上に実装できます。
ＬＣＤコントロールドライバＩＣを採用。内蔵メモリに１画面分のデータを保持しているので
データを送り続ける必要がなく、ＣＰＵの負担を軽減できます。
昇圧電源回路を内蔵しているので、ＤＣ５Ｖの単一電源で駆動でき、
４芯シリアルによるシリアルバス配線化も可能です。

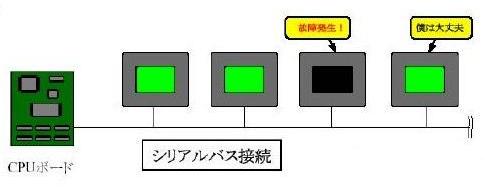

シリアルバスによる単独ラッチ制御なので、高速制御に適しています。
トラブルの際も他の表示に影響を与えないので信頼性の高いシステム構築が可能です。

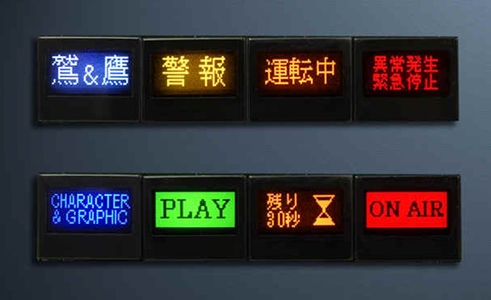

●鮮やかな液晶表示
５．９８×１３．５ｍｍのコンパクト液晶画面に縦２０×横５２ドット（１０４０ドット）のＦＳＴＮ液晶
バックライトＬＥＤ： 単色／２色／マルチカラー発光
画数の多い漢字でもはっきり表示できます。
漢字４文字×２段、英数字９文字×２段（５×７ドット）の他、グラフィック、絵文字の表示が可能です。
●高視認性・広視野角
 ＦＳＴＮ形ＬＣＤネガティブ方式の採用で高い視認性を実現
バックライトＬＥＤは直下型を採用し、ムラがなくはっきりした表示です。
視野角は上下１１０°左右１００°で斜めからも見やすい
上方向より５０°下方向より６０°左右各５０°となります。
コントラスト比（ON/OFF明暗の比率）１：２５でくっきり
ＬＥＤ表示器ではできない漢字表示と多彩な色表現が可能です。
●スイッチは３種類のクリック感
１）クリック音あり 2）クリック音（小） 3）クリック音なし の３タイプをご用意しました。
リーフスイッチ機構。高信頼性金めっき接点を採用していますので、微少負荷用に最適です。

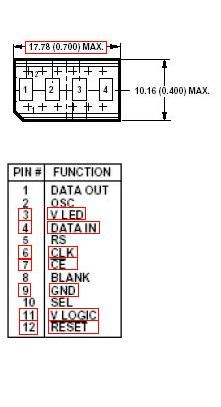

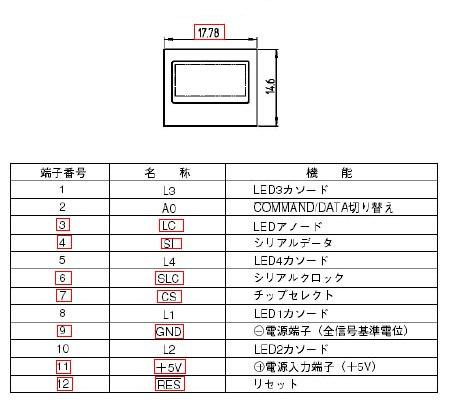

●小形５×７ドットLED表示モジュール（４桁用）と互換性があり、表示能力をアップ
従来の５×７ドットＬＥＤ表示器と横幅寸法、端子数、端子ピッチ（２．５４ｍｍ ＩＣピッチ）が同じで
主要な端子機能も共通性があり、ＴＤ形を採用することで表示能力をアップすることができます。
５×７ドットＬＥＤ表示器 ＴＤ形モジュールタイプ

●簡単な画面作成
 画像作成ソフトで、漢字・英数文字・グラフィック・絵文字が簡単に作成できます。
作成した画面データを自動でＨＥＸファイルに一括変換できます。
Ｗｉｎｄｏｗｓ上のＭＳゴシック、ＭＳ明朝についてライセンス契約済みのため
両フォント利用可能です。
簡易画像作成ソフト
Ｄ Ｅｄｉｔｏｒ → ＤＸＦデータよりダウンロードできます。
※ＶＤＣ－２００４Ｔコントロールボードを使用される場合は
画面作成ソフト ＶＤ ＢｕｉｌｄｅｒⅡ（Ｖｅｒ．２．１）で作成可能です。
ＶＤ ＢｕｉｌｄｅｒⅡはデータ転送用ハーネスとセット販売です。 （形名： ＶＤ－１２２６）
ソフトはＷＥＢサイトよりパスワード入力後、ダウンロードできます。
動作環境
ＯＳ： Ｗｉｎｄｏｗｓ９８ＳＥ、２０００、ＸＰ
ＲＡＭ： ３２ＭＢ以上（６４ＭＢ以上推奨）
ＣＰＵ： Ｐｅｎｔｉｕｍ １００ＭＨｚ以上
●コントロールボードで簡単に制御
専用コントロールボード ＶＤＣ－２００４Ｔ
ＰＣ／１０４相当のコンパクトサイズ。
画面データは１０２４画面分登録できます。
親機はＴＤ４個まで、子機３台と組合せ、最大ＴＤ１６個まで制御できます。
詳しくは、取扱説明書をご覧下さい。

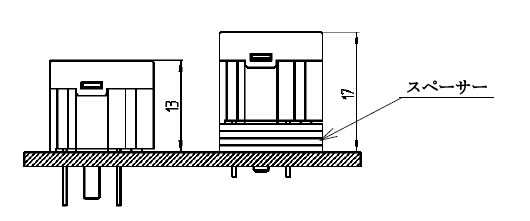

●ＬＣＤモジュールタイプ
奥行き１３ｍｍで、他の周辺部品と合わせやすい高さです。
専用ソケットを使うと奥行き１９ｍｍになります。
スペーサーを使用すれば、１～４ｍｍまで１ｍｍ単位で高さ調節が可能です。
基板実装タイプは、基板自立ピンのため
手ハンダの際の抜け落ちやハンダディップ時のズレや傾きを防止して、作業性を向上させました。
●用途例
放送システム（映像、音声、音響）、FAシステム（生産ライン監視、ロボット）、金融システム（ディーリングシステム、ATM）
発券システム（各種発券機）、監視・制御システム（防災、交通、ビル管理）、通信システム（レーダー、交換機、サテライト）
医療電子システム（診断、データ処理）、物流システム（自動倉庫、ファイルシステム）、公共設備（教育機器）、計測機器他
|
