TA形照光式押しボタンスイッチ のご紹介

いつもサンミューロンホームページをご利用いただきまして誠にありがとうございます。
第24回はTA形照光式押しボタンスイッチについてご紹介いたします。

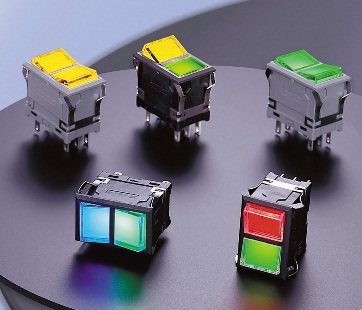

第24回 TA形照光式押しボタンスイッチ
上下・左右を制御する



軽作動、長寿命のロッカースイッチ形Twoアクションライトスイッチ。
本体奥行き22.5mmの短胴構造。

マイクロスイッチ構造を採用、従来のロッカースイッチにはなかった軽作動を実現。
寿命もモーメンタリー形で100万回と多頻度開閉に最適です。防塵性に優れた構造になっています。

M-N-MやA-N-Aなど回路特性が豊富で、いろいろな動作方式に対応可能です。
奥行きもEH形やXH形等と同寸法にしていますので、ボタンサイズの異なったスイッチを
同じ操作パネルで組合せても大変使いやすくなっています。

●照光部
  ボタン部を厚くし、クリスタル感を強調。一段とデザイン性がアップしました。
  ボタン部を2つに分割、上下あるいは左右の動作がはっきりと分かるようにしました。

●均一で鮮やかなLED照光
  単色発光  赤・緑・黄、高輝度青・高輝度緑
  2色発光   赤/緑、緑/黄、黄/赤
  2分割照光、 非照光タイプもございます。
  ※2分割照光・2色発光タイプは全電圧同時点灯可能です。

●スイッチ部
  銀(金めっき)接点、微少負荷対応の1号合金クロスバー接点によって長時間安定した接触状態が維持できます。
  作業負荷軽減の保護抵抗内蔵タイプです。(保護抵抗なしタイプもございます)

●ガードカバー

  スイッチの誤操作防止として。透明なカバーを開けないと操作できないようになっておりますので、危険防止用にも最適です。
  カバーは180°開きバネで戻ります。

●用途例
  放送システム(映像、音声、音響)、FAシステム(生産ライン監視、ロボット)、監視・制御システム(防災、ビル管理、交通)
  通信システム(交換機、レーダー、サテライト)、医療電子システム(診断、データ処理)、物流システム(自動倉庫)
  金融システム(ディーリングシステム、ATM)、その他舞台装置・スライド棚制御など、上下・左右のコントロールに最適です。

照光式押しボタンスイッチの大きさ比較表をご参照ください。






詳細はこちらからどうぞ→カタログPDF
