スーパーBL・CL形LED表示灯のご紹介

いつもサンミューロンホームページをご利用いただきまして誠にありがとうございます。
新製品についてご紹介いたします。

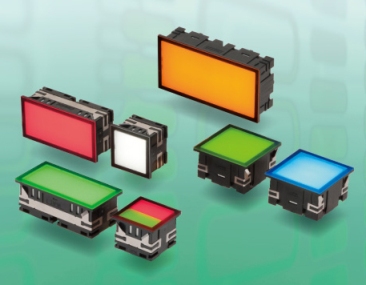

スーパーBL・CL形LED表示灯
さらに明るく、もっと見やすく、照光バリエーションが増えて新登場!
    スーパーBL・CL形LED表示灯


従来の明るさの赤、緑、黄と、さらに明るくなった赤、緑、黄LED、
高輝度タイプの青、白、緑LEDが加わりました。
明るい場所では、さらに明るく、暗い場所では目に優しい明るさを。
用途に合わせた輝度選択が可能です。


暗めの優しい明るさをご希望の場合は、従来の赤、緑、黄をご使用ください。
奥行20mmの短胴構造、端子形状はコネクタ方式で使いやすい専用コネクタをご用意(添付品)
スナップインワンタッチ取付、ジョイントの使用によりマトリックス取付も可能です。
ドーム形もございます。

●サイズ(外形寸法)
 BL形
  30角、30×60長四角、ドーム形、集合取付(マトリックスフレーム有無)タイプ
 CL形  40角、40×80長四角、ドーム形、集合取付(マトリックスフレーム有無)タイプ

 BL・CL形とも角・長四角ドーム形もございます。
      ドーム形

●照光方式
  全面単色(赤、緑、黄、スーパー赤・緑・黄、高輝度青・白・緑)、2分割照光、3色発光、ネガティブ照光
  (※ネガティブ照光とは、点灯時のみ文字が鮮明に見え、消灯時は半透明のカバーにより文字が見えない
     表示のことです。ネガティブ照光用のフィルターは片面に黒のシルク印刷が施されています。)


●使用電圧
  DC12V、DC24V (保護抵抗内蔵です)

●アクセサリー
  コネクタ      BL-0077 (ハウジング1個とコンタクト5個のセットになります)
  ワイヤーハーネス  CL-0230 (50cm)、CL-0231 (100cm)
  ※ワイヤーハーネスをご使用の場合は、コネクタ不要となりますので
   形名の指定は、コネクタ無添付(N)をご指定ください。


●その他のサイズの表示灯はLED表示灯大きさ比較表をご参照ください。






詳細はこちらからどうぞ→ BL形カタログPDF / CL形カタログPDF
