KC小形ライトスイッチ

K9形表面実装ライトスイッチ

主な特長

  • 角6,8,10,12mmの4種類のボタンサイズを持つ基板取付専用タイプのスイッチです。
  • 高さは18mm、照光、タッチ感も同じです。2種類のボタンサイズを併せて使うことでパネルデザインに統一感が生まれます。
  • R面仕上げのコーナーなど細部の形状までこだわったデザインです。
  • ボタンやフィルターの材質に光拡散樹脂を使用するなどやさしく柔らかな照光で高級感のあるイメージを演出します。
  • ソフトなタッチ感を実現したツイン接点採用の高接触信頼性スイッチです。
  • 微少負荷に強く、最小負荷DC1.5V、10μAより使用可能です。
  • オプションの化粧フランジを使用することでパネルデザインの幅が広がります。
  • 実装時のフラックス侵入防止や埃の侵入防止に優れたスイッチ構造です。

LED2色発光(新色)組合せのPDFデータはこちらをクリックして下さい。

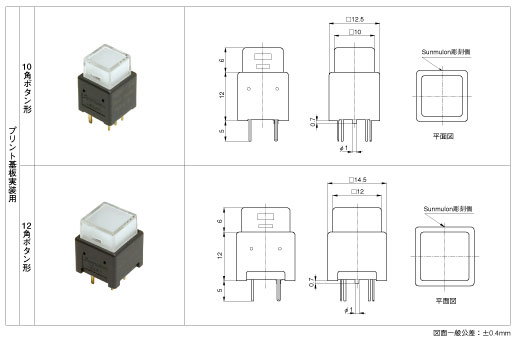

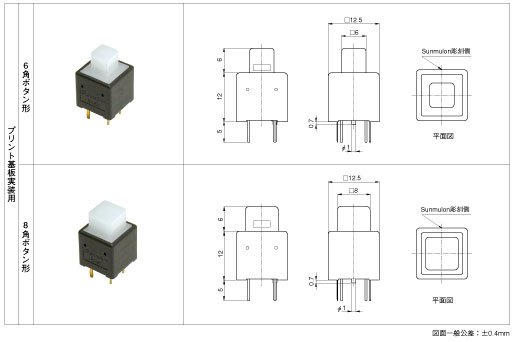

外形寸法図

KC小形ライトスイッチ

KC小形ライトスイッチ
