表示灯のＬＥＤ・カバー・フィルターの色と組合せについて
LEDの色
LEDの色は、赤、緑、黄、高輝度青、高輝度白、高輝度緑 があります。
| 赤 | 緑 | 黄 | 高輝度青 | 高輝度白 | 高輝度緑 | |
| LEDの色 |  |
 |
 |
 |
 |
 |
| 色の記号 | 7(70) | 8(80) （HLのみ15） |
9(90) | 14 | 16 | 18 |
弊社の黄とは、オレンジイエローです。
CL形・LL形のみマルチカラー（22）があります。
カバー・フィルターの色
フラットタイプのカバーは、透明、半透明（ネガティブ照光用）のみとなります。
ドーム形のカバーは、有色のみ（赤、緑、黄、青、乳白、レモンイエロー）があります。
MLC形のみ ダイヤカット透明カバーがあります。 ML形のみ レモンイエローのドーム形カバーがあります。

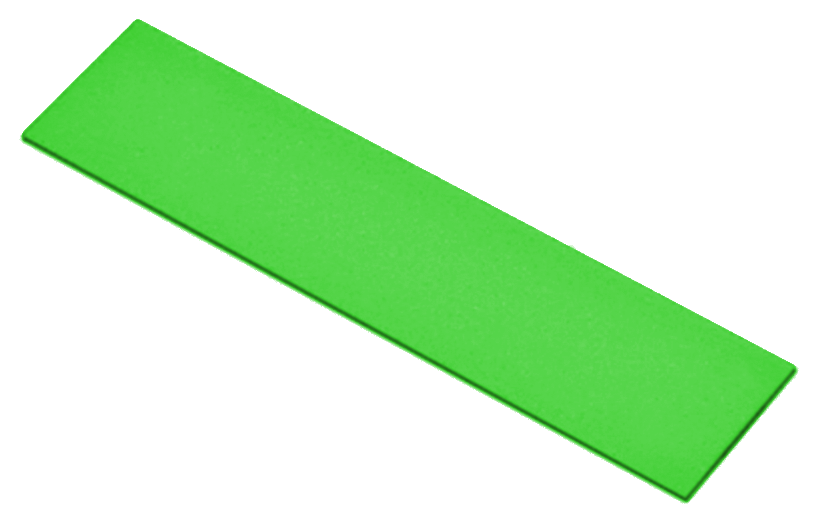

フィルターの色は、赤、緑、黄、青、乳白、レモンイエローがあります。
HL形・ML形・TL形のみレモンイエローのフィルターがあります。
| 透明 | 半透明 | 赤 | 緑 | 黄 | 青 | 乳白 | レモン イエロー |
|
| カバーの色 | |
 |
なし | なし | なし | なし | なし | なし |
| ドーム形カバー | ダイヤカット（MLC形のみ） | なし |  |
 |
 |
 |
|
 |
| フィルターの色 | なし | なし | |
|
|
|
|
|
| LEDとの組合せ | 全てのLED | 全てのLED | 赤LED | 緑・高輝度緑LED | 黄LED | 青LED | 全てのLED | 緑LED |
弊社の黄とは、オレンジイエローです。
全面2色照光・全面3色照光・マルチカラー照光は、乳白カバーまたは乳白フィルターとの組合せになります。
カバーとフィルターの組合せによる照光の違い
透明以外の有色カバーは、フィルターなしの組合せになりますが、透明カバーにはフィルターが必要です。
透明カバー＋LEDの色と同じ色のフィルター（または乳白フィルター）の組合せが一般的です。

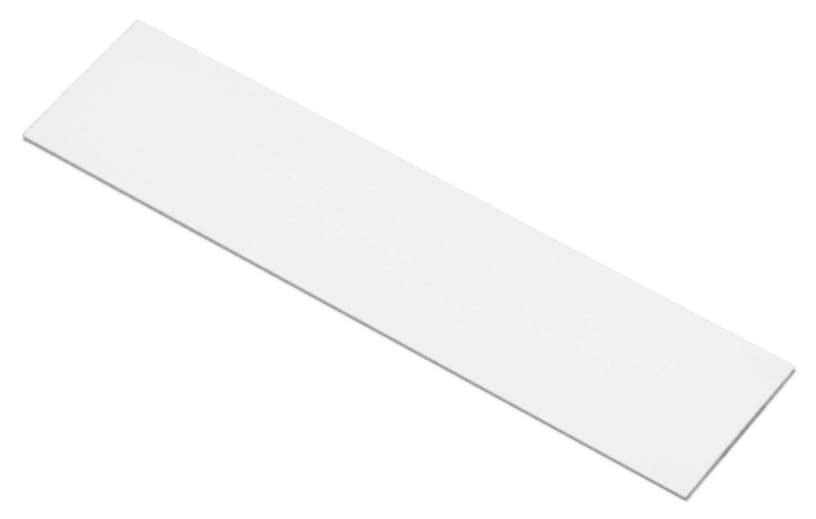

乳白フィルターは点灯しないとLEDの色がわかりませんので、点灯時にLEDの発光色で判別したい場合におすすめです。
| 透明カバー ＋ 乳白フィルター |
透明カバー ＋ カラーフィルター |
ネガティブ照光
半透明カバー（黒） ＋ 乳白フィルター（黒） |
|---|---|---|
 |
|
 |
 |
 |
 |
 |
 |
 |
消灯時は乳白、点灯時はLEDで やわらかな照光 |
消灯時はフィルター色、点灯時はLEDで より色の強い照光 |
消灯時は半透明カバーの黒色、 点灯時はLEDで文字のみ照光 |
画像をクリックすると点灯色、ダブルクリックで消灯になります
ドーム形カバーについて
ドーム形のカバーはMLC形の透明ダイヤカットカバー以外、有色のため、フィルターは必要ありません。
乳白カバーは点灯しないとLEDの色がわかりませんので、点灯時にLEDの発光色で判別したい場合におすすめです。
| 乳白ドームカバー ＋ フィルターなし |
有色ドームカバー ＋ フィルターなし |
MLC形 透明ドーム（ダイヤカット） ＋ フィルターなし |
|---|---|---|
 |
 |
 |
消灯時は乳白、点灯時はLEDで やわらかな照光 |
消灯時はカバーの色、点灯時はLEDで より色の強い照光 |
消灯時は透明カバーの色、 点灯時はLEDの照光色 |
画像をクリックすると点灯色、ダブルクリックで消灯になります
