SP形照光式押しボタンスイッチ

• シリーズ２代替型式検索
• データシート
• DC110Vユニット
• AC点灯形
• LED・フィルター組合せ

形式検索  ※下記「仕様を選択」より、お探しの形式を検索します。

• カタログ（PDF）2022年6月現在

主な特長

• 機械的寿命回数500万対応で高信頼性を実現。
• DC110Vダイレクト入力対応。
• シリーズ２と同一のパネルカット寸法（バリヤー使用時）
• 本体奥行　37mmの短胴構造。
• 使用周囲温度－20℃～＋60℃と広範囲で対応。
• 照光方式は全面から4分割まで多彩な照光方式をラインナップ。
• マルチカラーLEDを採用で多彩な照光色を実現。
• DC110Vユニットを使用することで入力電圧DC88V～143Vの範囲で照光を実現。
• 照光部は独立タイプ、コモンタイプ配線に対応。

関連リンク

• ＳＰ形ＡＣ点灯形（PDF）
• 照光部引き抜き方法について
• AC110V入力での使用・DC110Vユニットの取扱いについて(PDF）
• シリーズ２代替ＳＰ形名一覧（PDF）
• シリーズ２代替ＳＰ形組み合わせについて（PDF）
• ＳＰ形LEDとフィルターの色の組み合わせについて(PDF）
• LED外付け抵抗値計算

ダウンロード

• DXF

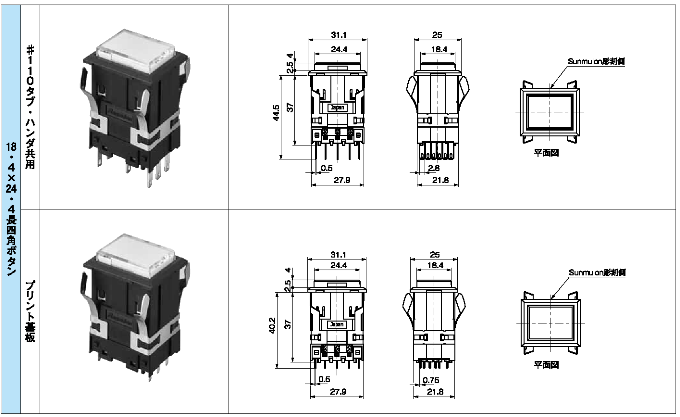

外形寸法図

18.4×24.4長四角 はんだ端子
18.4×24.4長四角 プリント基板端子
